防雷分区（雷击保护分区）的划分

建筑物遭受雷击是一种常见现象，雷击会给人身和电气设备极大的伤害和破坏，所以需要对雷击予以必要的防护。

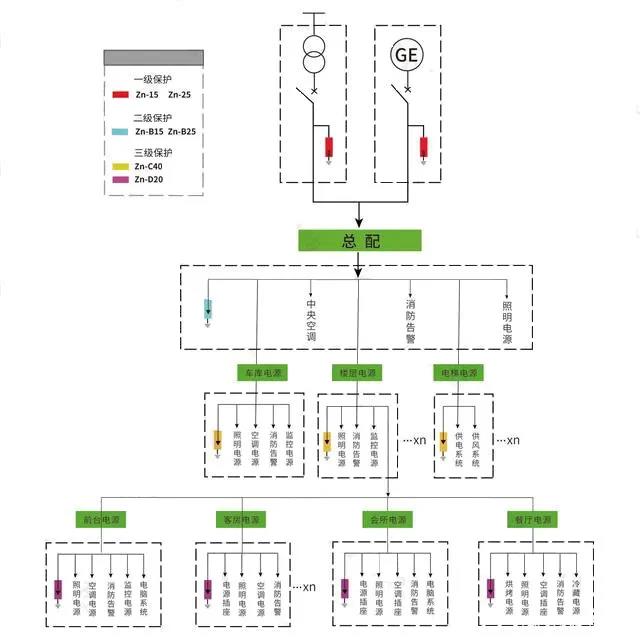

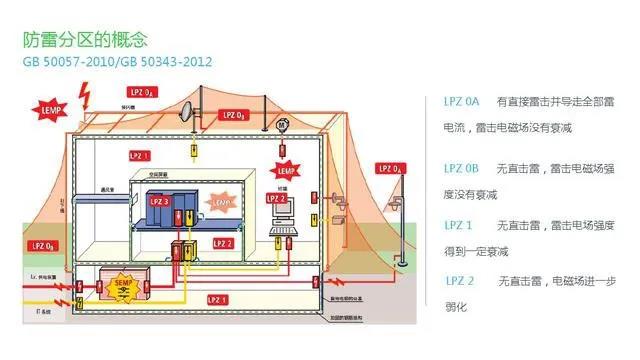

根据建筑物及电气系统等相关防雷规范规定，防雷分区的划分是将需要保护和控制雷电电磁脉冲环境的建筑物，从外部到内部划分为不同的防雷分区。

1.LPZ0A区 —— 本防雷分区内的各物体都易遭受直接雷击，因而可能传导全部的雷电流。本区内的雷电电磁脉冲强度无衰减（例如大楼外部不在避雷针保护范围内的部分）。

2.LPZ0B区 —— 本防雷分区内的各物体不易遭受直接雷击，但本区内的雷电电磁脉冲强度无衰减（例如大楼外部，但在避雷针保护范围以内的部分）。

3.LPZ1区 —— 本防雷分区内的各物体不可能遭受直接雷击，流经各导体的电流比LPZ0B区更小，本区内的电磁场强度可能衰减，这取决于建筑物的屏蔽措施。（例如钢筋水泥框架结构大楼内部）。

4.LPZ2区 —— 本防雷分区内的各物体不可能遭受直接雷击，流经各导体的电流比LPZ1区更小，本区内的电磁场强度可能衰减，这取决于建筑物的屏蔽措施。（例如大楼内部的屏蔽机房内部）。

5.LPZn+1后续防雷区 —— 当需要进一步减小流入的电流和电磁场强度时，应增设后续防雷区，并按照需要保护的对象所要求的安置环境选择后续防雷区的要求条件。（例如屏蔽机房内的金属机柜和控制台内部）。

关于电涌保护器SPD的特性及分类

电涌属于EMC电磁兼容研究的范畴。在电涌模型中电涌从干扰源经过耦合路径传递到感受器设备中。电涌包括雷电电涌电磁操作脉冲电涌，两者同为干扰源，在低压配电网中产生能量耦合传递到电气设备中。

浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

SPD专用于低压配电系统和电子信息系统，按所使用的非线性元件特性，电涌保护器分为三类。

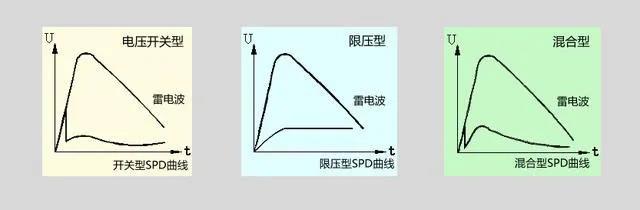

各类SPD曲线见下图：

1.开关型SPD：

当没有瞬时过电压时呈现为高阻抗，一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。

2.限压型SPD：

当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

3.混合型SPD：

它由开关型元件和限压型元件混合组成，根据是施加的冲击电压特性不同，混合型SPD有时呈现开关型SPD的特性，有时呈现限压型SPD的特性，有时同时呈现两种特性。混合型浪涌保护器对于电源系统和信号系统的后续防雷保护、户内精细保护具有很好的效果。

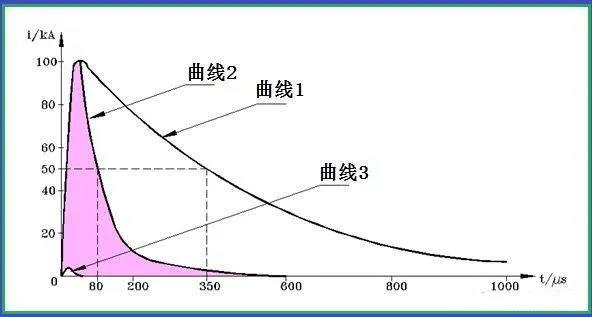

我们来看下图：

曲线1被称为冲击电流Iimp，其波头时间为10μS而半峰时间为350μS 。由于曲线1很接近自然雷电放电的电流波形，常用于一级配电。曲线3用于二级和三级配电的电气电子系统。

这三条曲线与三部种准相关联：

曲线1 ——IEC61643-1标准推荐曲线；曲线2 ——德国E DIN VDE0675推荐曲线；曲线3 ——IEC61643-1标准推荐曲线。

低压配电网中过电压耐受值和电涌保护

电涌保护需要考虑三个方面：

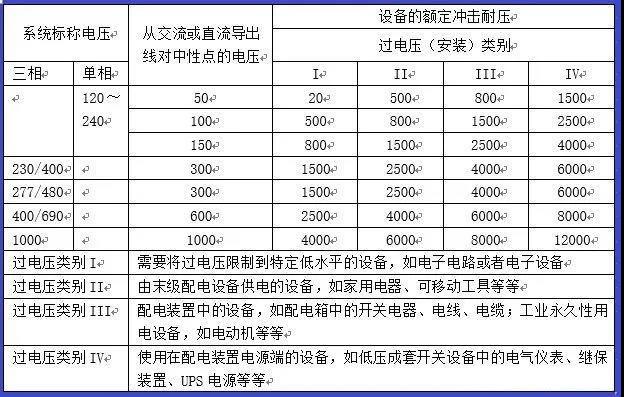

低压配电网可能遭受的电涌能量形式及数值大小；电气设备承受电涌冲击的能力；如何实现让电涌能量降低到电气设备能够承受的范围之内。低压配电系统的保护对象是低压配电网中的各类配电设备和用电设备。按照国家标准GB/T16935.1-2008《低压系统内设备的绝缘配合》，低压配电系统各类设备的额定冲击电压耐受值见下表：
